Электропроводка своими руками

В наше время электричество заполонило все аспекты нашей жизнедеятельности. Просто невообразимо представить современную квартиру, или дом без электроснабжения. Вся наша жизнь теперь зависима от этого очень полезного, но от того не менее опасного физического явления.
Обычно для монтажа электропроводки прибегают к услугам профессионалов. Эти специалисты, как правило, делают всю работу под ключ: определят трассировку кабельных линий, обеспечат расчеты сечений кабелей и защитной арматуры, произведут монтаж и подключение, по желанию заказчика выполнят испытание изоляции кабелей новой проводки с выдачей соответствующего акта.  Если же вы намерены произвести эти работы самостоятельно, то нужно понимать, что вы сможете выполнить весь озвученный объем мероприятий по монтажу.  Для рядового домовладельца, не имеющего профильного образования и навыков осуществить расчет и монтаж системы электропитания квартиры, или дома это сложно, тем не менее возможно. Далее я расскажу, как лучше это сделать.
Разделим весь объем производства работ на несколько этапов, дабы не вносить путаницы в мероприятие и структурировать отдельно виды работ.

1.Этап проектирования

В первую очередь, нам необходимо начертить план квартиры(дома), желательно подробный, с указанием элементов сантехники, труб, вентиляционных каналов и прочих предметов и деталей, которые могут осложнить будущий монтаж. Перед трассировкой следует условно разделить розеточные группы кабелей и группы сетей освещения. Непосредственно на готовом плане следует разместить в желаемых местах элементы освещения, выключатели к ним и распределительные коробки. После чего «расставить» розетки и распределительные коробки для силовых групп. Также нужно разместить щит защитной арматуры, или проще говоря, бокс защитных автоматов. Когда эта часть будет выполнена, укажите трассы кабелей, стараясь по возможности минимизировать расстояния между элементами плана.
На плане желательно указывать группы освещения и силовые группы разными цветами, это упростит восприятие и понимание чертежа.
Пример плана с трассировкой

 razvodka-po-tipu-zvezdi-300x230

2. Расчет автоматов защиты и сечения кабелей.

В современном монтаже используют различные устройства защиты: автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы.
Рекомендуется разделить каждую группу на составляющие. К примеру, для каждого помещения выделить минимум 2 автомата: один для розеток и один для светильников.
Формула для расчета силы тока автомата.

Formula_rasscheta_sily_toka

Ряд номиналов автоматов по току: 6,10,16,20,25,32,40,50,63
Для групп освещения мы будем использовать автоматические выключатели с номиналом не менее 10 А, но не более расчётного значения, с учетом ряда номиналов автоматов.
Для розеточных групп все расчеты идентичны, но минимальный номинал рекомендуется 16 А.
Далее, когда мы будем знать все значения тока для каждой группы, произведем подбор сечения кабелей из таблицы.

tablica_rascheta_secheniyz_kabelya
таблица расчета сечения кабеля



3.Прокладка кабелей

Современные кабели и провода имеют в своем составе достаточно крепкую к внешним факторам изоляцию, но не стоит пренебрегать дополнительной защитой. Дополнительной защитой кабеля может служить труба, гофрированный рукав, кабель-канал. Каждое решение имеет свои плюсы и минусы, и выбирать туту только вам. В нашем случае лучше воспользоваться гофрой, так как для скрытого монтажа она подходит лучше остального.
Способов крепления и укладки гофры с кабелем достаточно много, здесь все будет зависеть непосредственно обстановки на пути следования трассы, потребности, и от вашей фантазии.
Укладывая кабель, важно оставить с обоих концов хотя бы по 15-20 см запаса жил на дальнейшее расключение потребителей, не забывая о недопустимости сильных перегибов на поворотах. О допустимом радиусе изгиба кабеля вы можете узнать в описании товара на упаковке.

4.Расключение

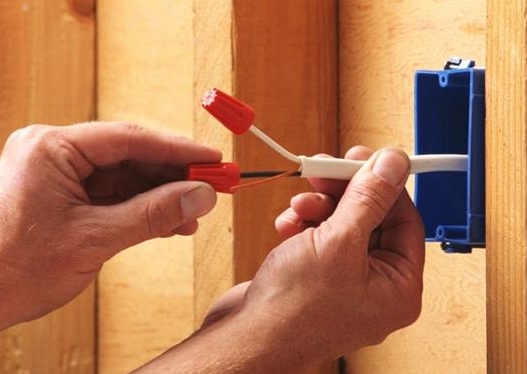

Когда процесс укладки жил будет завершен, можно будет приступать к ступенчатому подключению «абонентов». В данном случае подразумеваются потребители электроэнергии. Если при сборе схемы питания возникает какая-либо сложность: например, непонятно, как подключить лампочку, или розетку;, то можно обратиться к интернету. На просторах сети найдется масса примитивных, удобочитаемых чертежей для пошагового подключения электрических устройств.
Важно! Не пренебрегайте подключением провода заземления!!! От этого напрямую будет зависеть ваша безопасность.  Также необходимо заземлить ванну и раковину на кухне (при условии, что они выполнены из токопроводящего материала)

shema_avtomatov

5.Проверка

Если представляется возможность проверить проводку перед подключением к общедомовой сети, то лучше этим шансом воспользоваться. К примеру взять автономный источник питания 12 В, подключить его к вводному автомату щитка, и поэлементно проверить наличие напряжения в местах, где оно должно быть (на клеммах розеток, выключателей, патронов ламп).
Если проверка не выявит сбоев и ошибок, то можно производить соединение вашей готовой проводки с общедомовой сетью.
